Dal modello 3D alla tavola finita, in un clic.
Draftneer mette in tavola i tuoi pezzi come li disegnerebbe un progettista: sceglie viste, foglio e scala, quota fori, pieghe, diametri e sezioni, compila cartiglio, distinta e palloncini. A te restano il controllo e la firma.
Lavora dentro Inventor, sul tuo PC: i modelli non escono dall'ufficio.

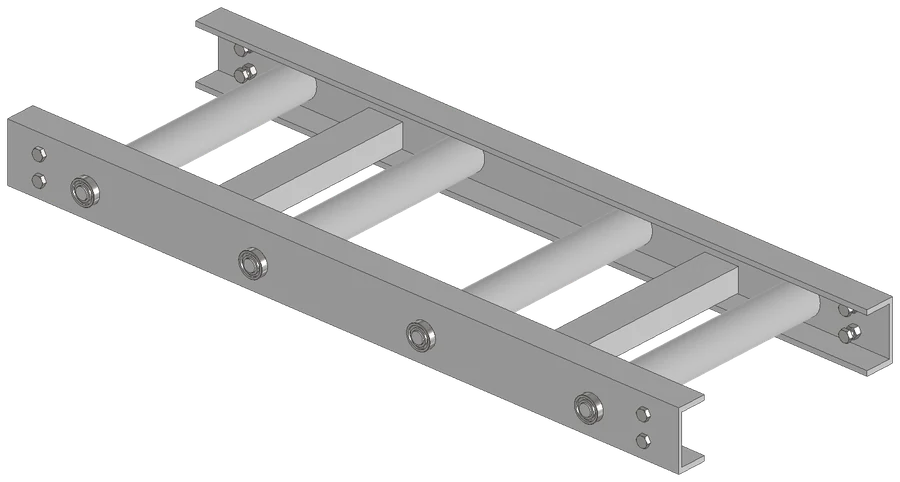

Modello 3D · AL-033
Il modello lo fai tu. La tavola la prepara Draftneer.
-
Passo 1
Apri il pezzo o l'assieme
In Inventor, come ogni giorno. Niente da esportare, niente da caricare.
-
Passo 2
Premi Genera tavola
Draftneer riconosce che pezzo è (lamiera, tornito, fresato, profilato, assieme, telaio saldato) e prepara viste, quote, sezioni e note con il tuo template.
-
Passo 3
Controlla e firma
Ottieni la tavola .idw da ritoccare come sempre, il PDF e, per le lamiere, il DXF dello sviluppo. Il riepilogo segnala cosa conviene ricontrollare.
Ripresa vera in Inventor 2027: il pezzo, il clic, la tavola. L'attesa è accorciata.
Ogni pezzo con le sue regole.
Tavole vere, uscite da Draftneer senza ritocchi. Tocca un foglio per ingrandirlo.

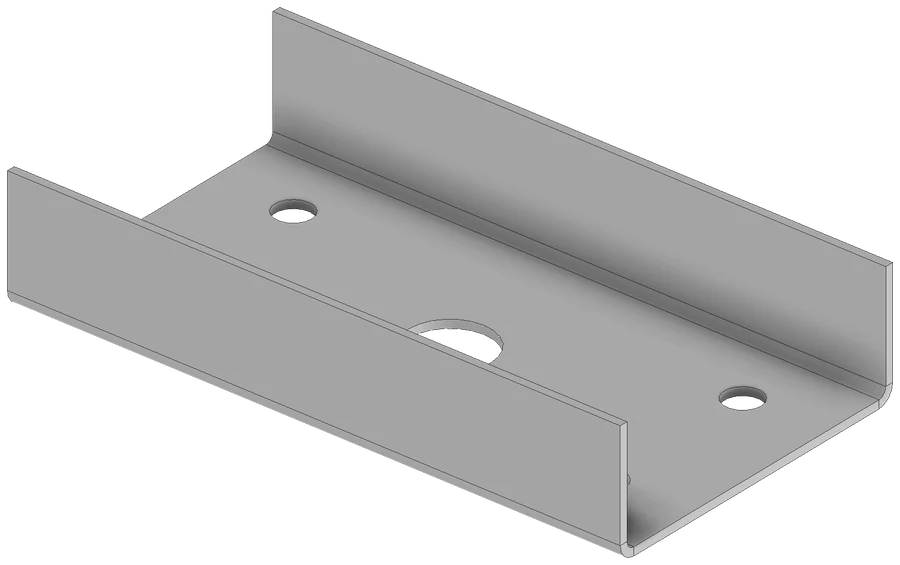

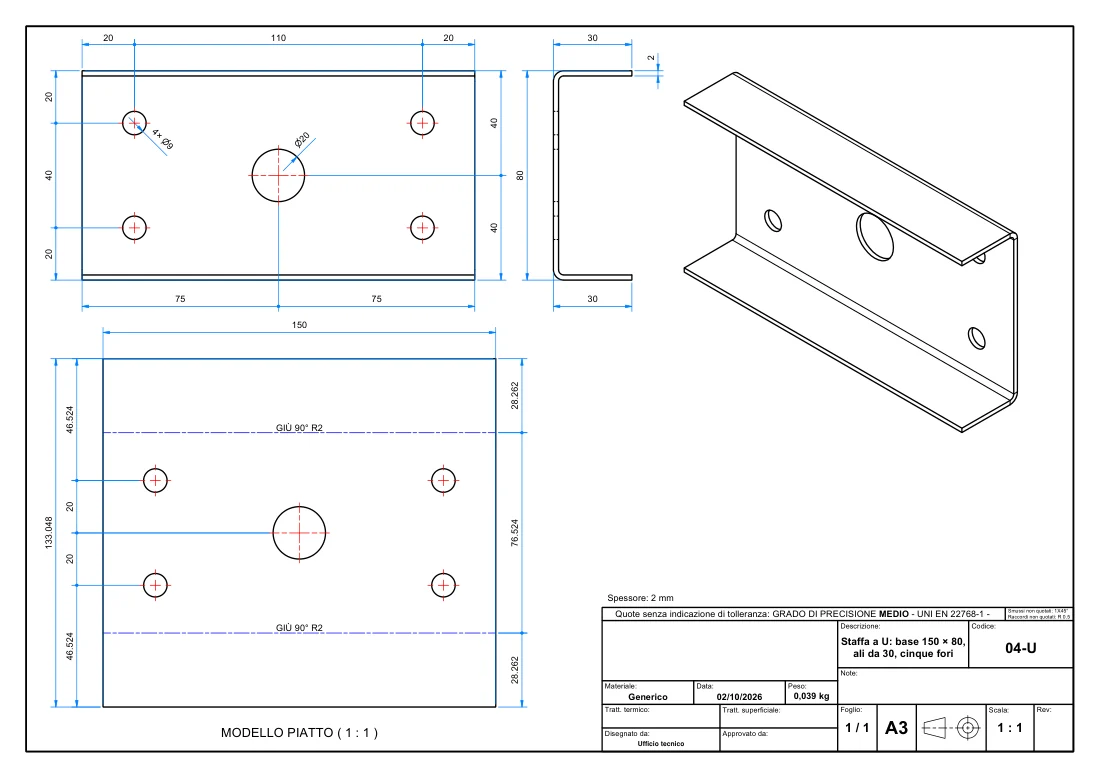

Staffa a UA3 · 1:1sviluppo + DXF
Lamiere
Viste piegate, profilo e sviluppo, come in una tavola fatta a mano.
- Sviluppo quotato con linee e note di piega e l'ingombro del grezzo, più il DXF per il taglio laser.
- Fori in catena da spigolo a spigolo, nelle viste in cui si vedono di fronte, con n× e le note dei filettati.
- Ali e pieghe quotate all'esterno; le pieghe non a 90° fino allo spigolo vivo, con il loro angolo.
- Contorni con lati inclinati e raccordi: vertici in catena e raggi.

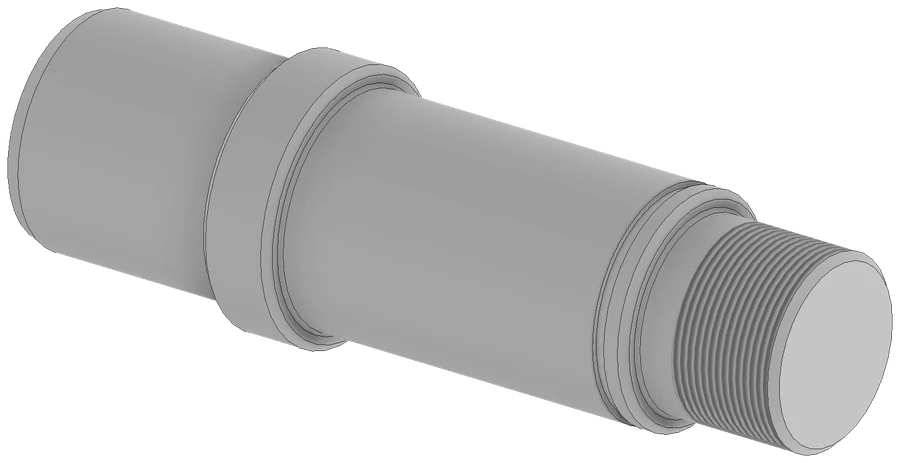

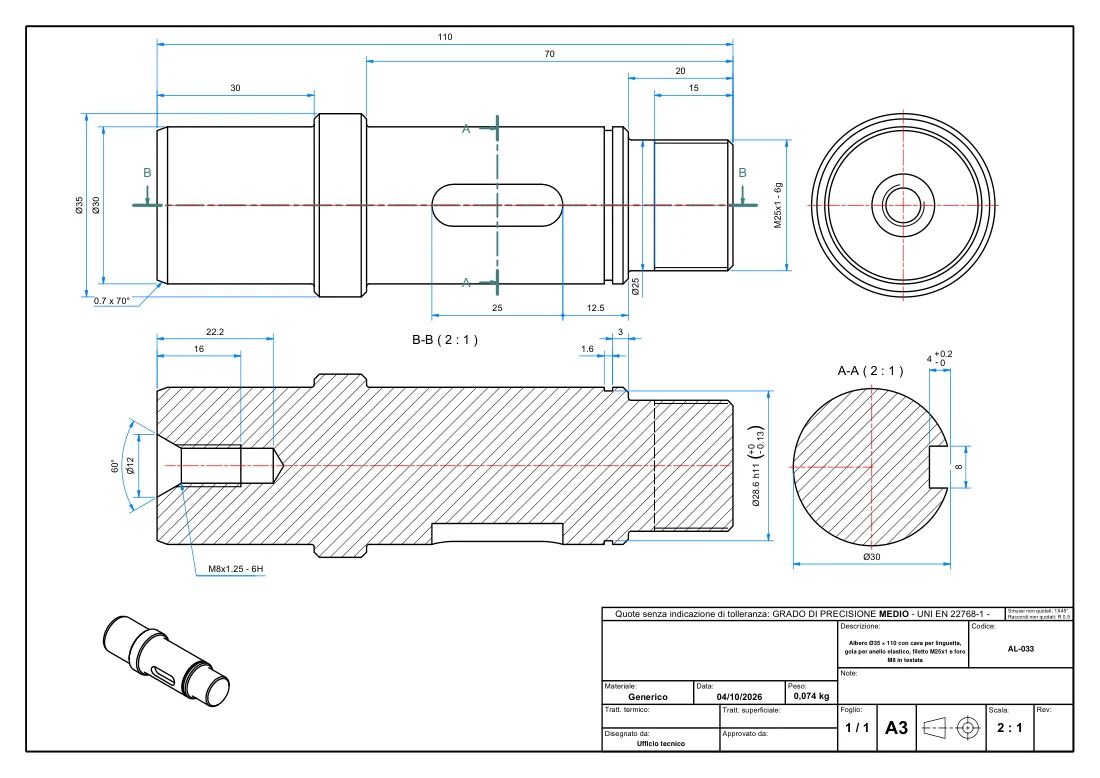

Albero AL-033A3 · 2:1sezioni B-B e A-A
Torniti
Alberi, perni, boccole e flange, quotati come li legge un tornitore.
- Diametri in ordine dal più piccolo, lunghezze riferite al collare, quote ravvicinate se servono a stare nel foglio.
- Filetti letti dal modello («M25x1 - 6g») con la loro lunghezza; fori in testata in sezione.
- Cave e gole: la cava per linguetta in sezione con la tolleranza della norma, la gola per anello elastico con il suo diametro.
- Accoppiamenti letti dall'assieme: «Ø30 k6» con gli scostamenti e la rugosità adatta.

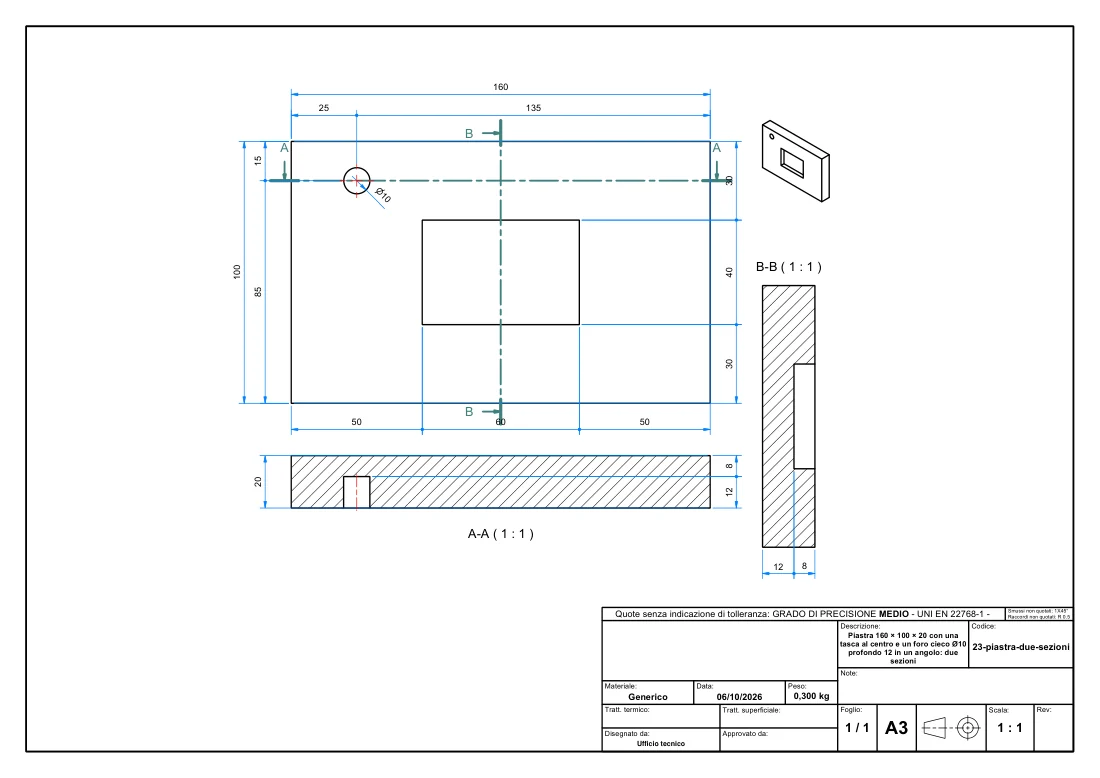

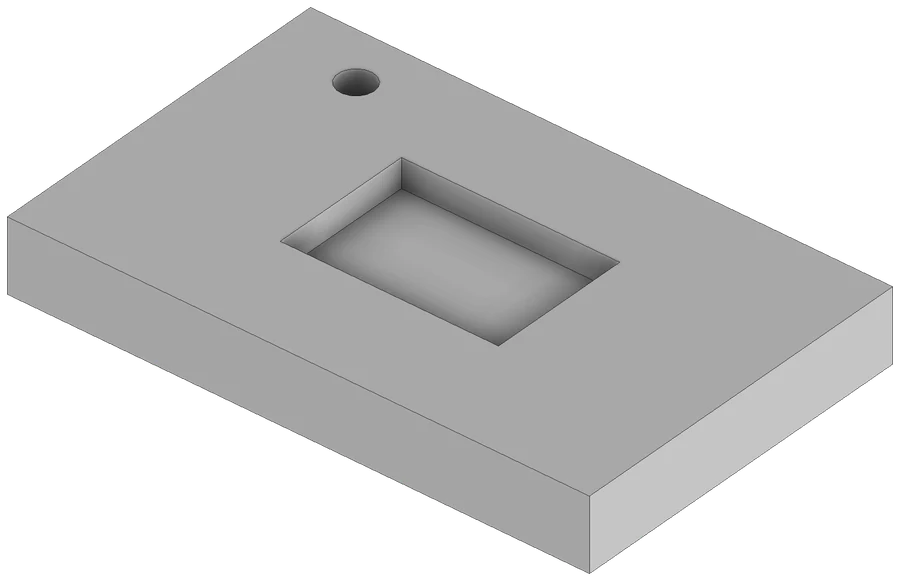

Piastra fresataA3 · 1:1due sezioni
Pezzi fresati
Piastre, blocchi e supporti, con le sezioni dove servono.
- Vista principale scelta dalla forma del pezzo, non da come è orientato nel modello.
- Sezioni dove ci sono tasche, lamature e fori ciechi: una orizzontale e, se serve, una verticale.
- Fori con n×, filettati, svasati e lamati con la nota letta dal modello; fori su una circonferenza con il suo Ø.
- Una quota per misura: ingombri una volta sola, gradini in catena da spigolo a spigolo.

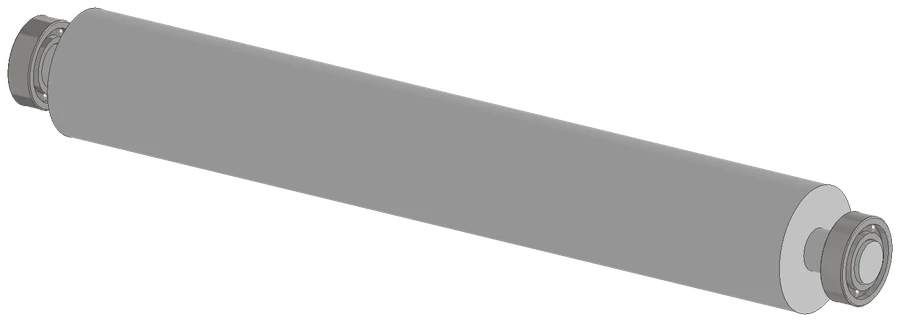

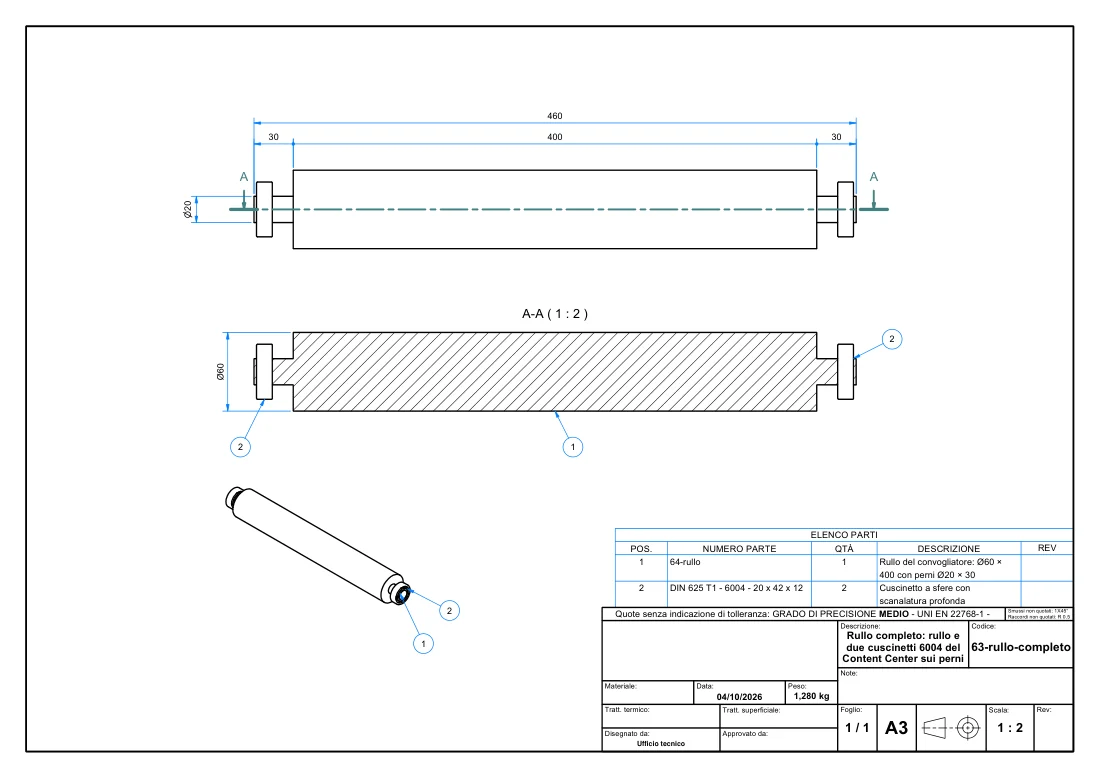

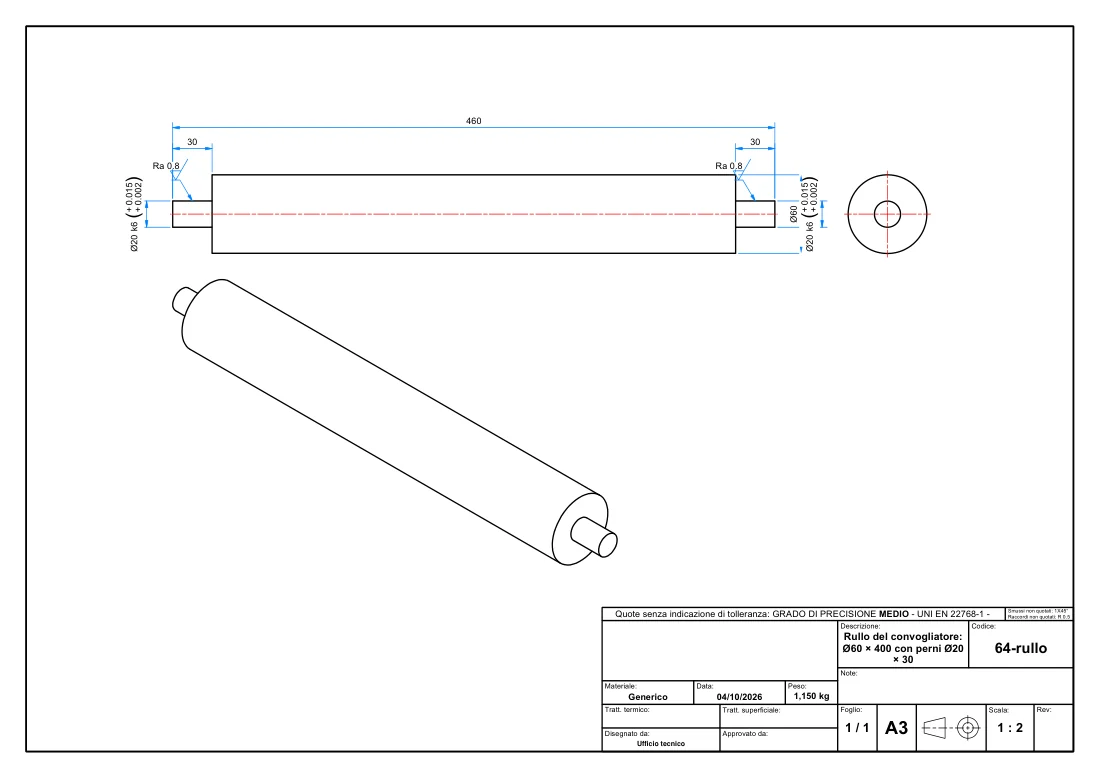

Rullo completoA3 · 1:2sezione + distinta

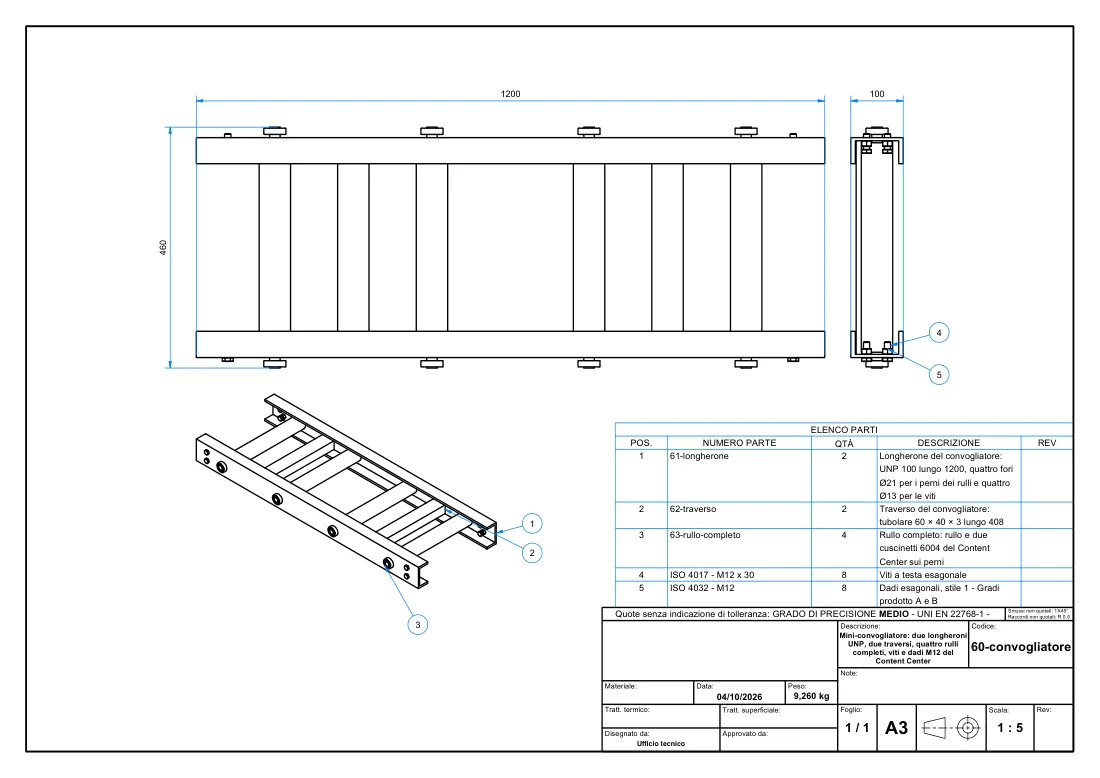

Assiemi
Distinta, palloncini e quote di posizione, senza disegnare due volte i pezzi.
- Distinta sopra il cartiglio, o su un foglio suo se è lunga, con la quantità in pezzi anche per i profilati.
- Palloncini nella sezione e nell'isometrica, con richiami inclinati che non si confondono con le quote.
- Sezione lungo l'asse per rulli e alberi con cuscinetti, con viti e dadi lasciati interi.
- Quote d'ingombro e di posizione: dove sta il corpo tra i capi, i diametri di albero e corpo.

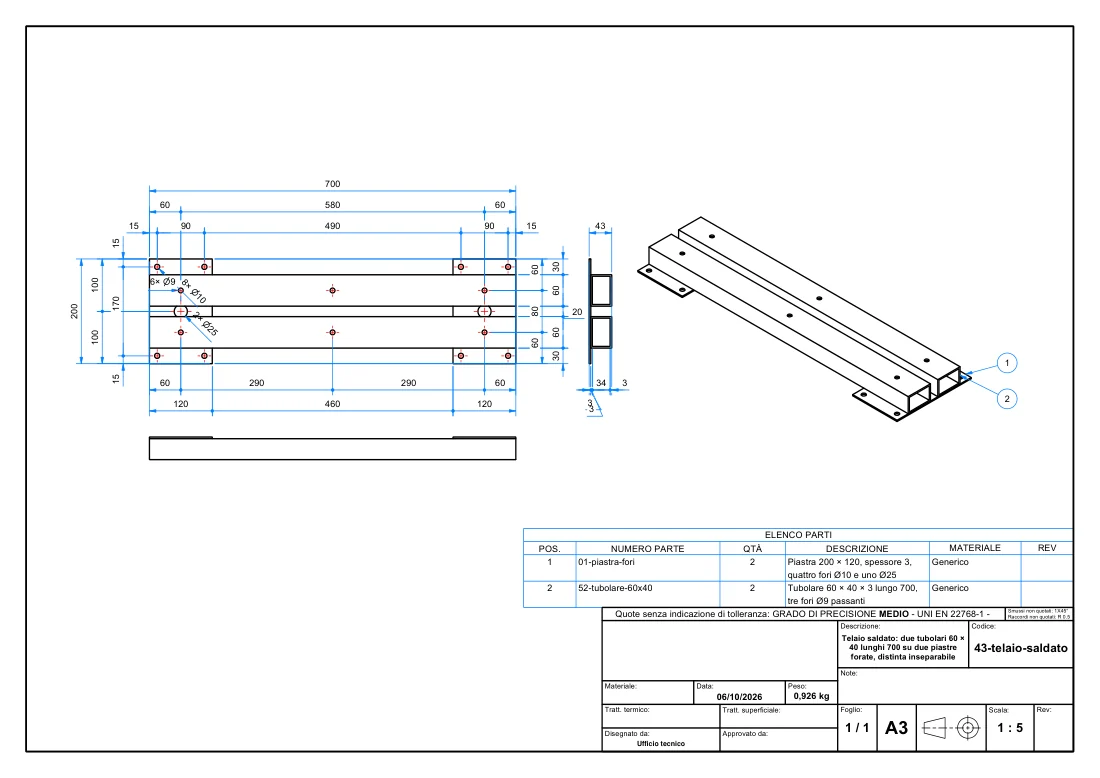

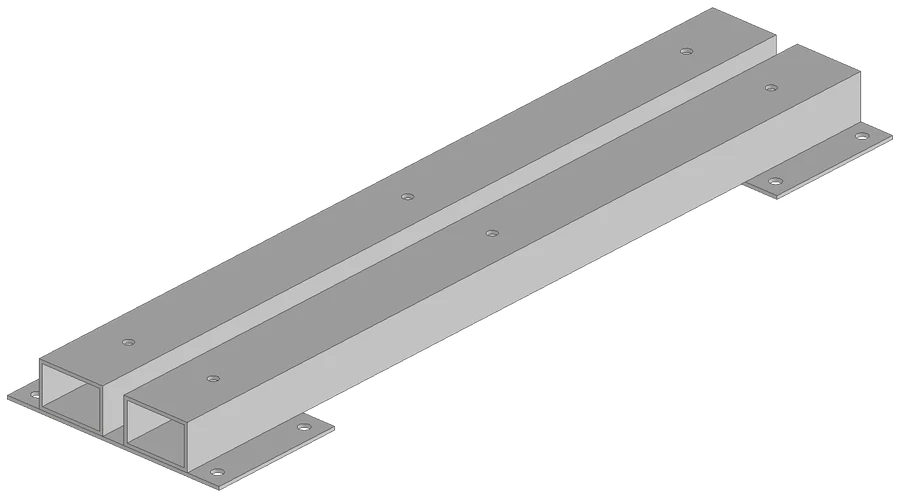

Telaio saldatoA3 · 1:5distinta con materiale
Saldati e profilati
Carpenteria leggera, dal profilato tagliato al telaio finito.
- Telaio saldato quotato come un pezzo unico, con la distinta delle parti e il loro materiale.
- Profilati UNP, IPE, HEA, HEB, tubolari, angolari e piatti: la sigla sotto la vista di testa, lunghezza e fori.
- Tagli inclinati con il loro angolo, e vista interrotta per i profilati lunghi.
- Lista di taglio in CSV per Excel, con le barre da ordinare.
Tavole dei pezzi
Un clic sull'assieme, tutte le tavole dei pezzi.
«Tavole dei pezzi» disegna ogni parte e sottoassieme da costruire e salva tavola e PDF accanto a ogni file. Una tavola sola per pezzo anche se l'assieme lo usa dieci volte: il riepilogo dice quanti ne servono.
- Salta quello che non si disegna: commerciali, viteria del Content Center, componenti di riferimento.
- Non tocca le tavole che esistono già, magari corrette a mano.
- Mette tolleranze e rugosità dove l'assieme le chiede: l'albero nel cuscinetto è k6, la sede H7.
- Prepara la lista di taglio dei profilati, con lunghezze, testate, fori e barre da ordinare.
| Codice | Profilo | Lunghezza | Testate | Fori | Pezzi |
|---|---|---|---|---|---|

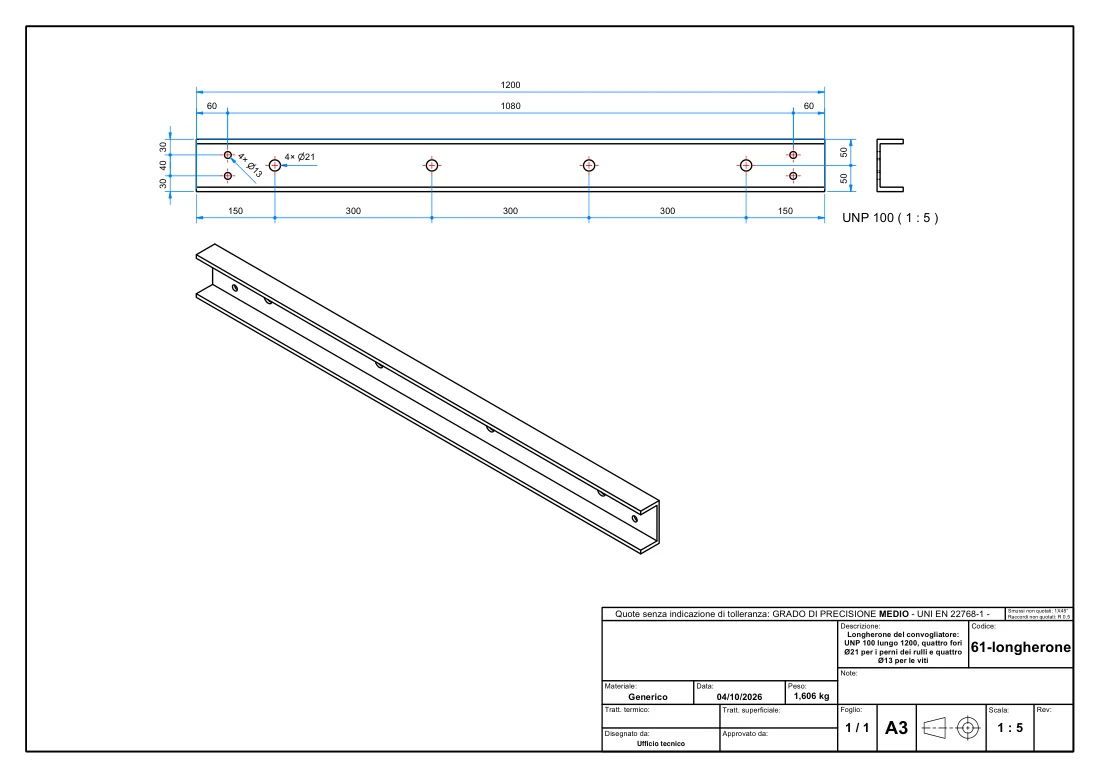

| 61-longherone | UNP 100 | 1200 mm | 90° · 90° | 8 | 2 |

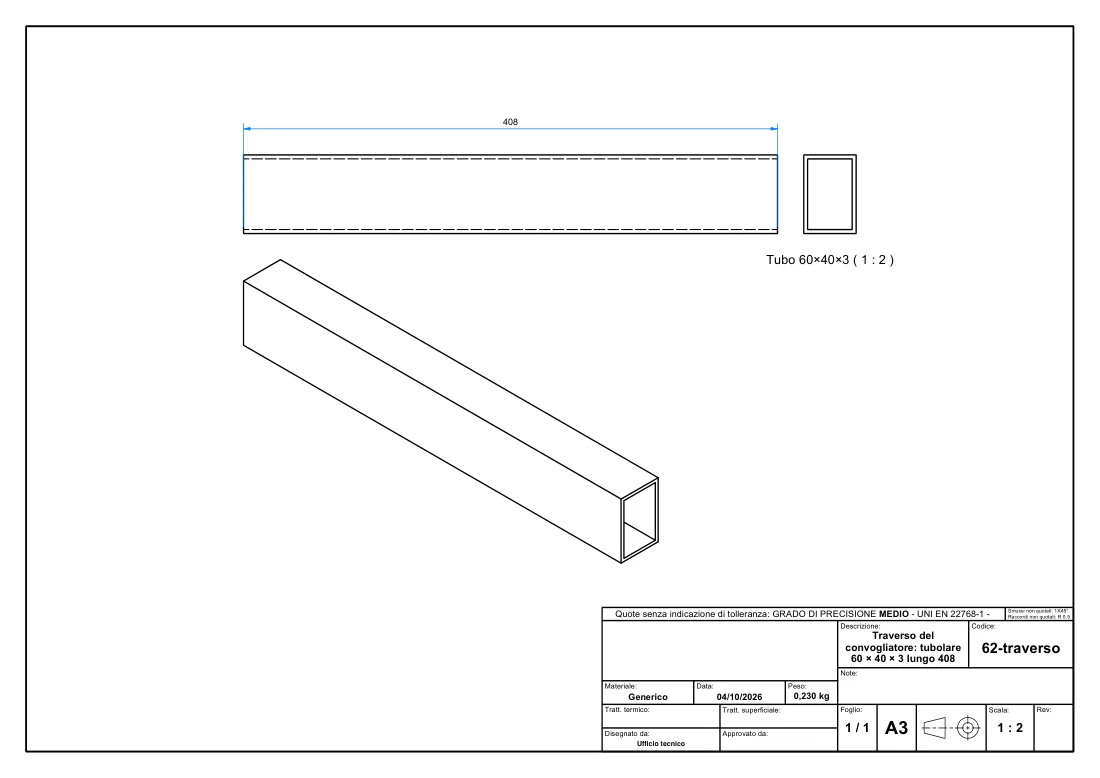

| 62-traverso | Tubo 60×40×3 | 408 mm | 90° · 90° | 0 | 2 |
| Da ordinare: 1 barra da 6 m di UNP 100 e 1 di tubo 60×40×3, con 3 mm di taglio di lama. | |||||
Le tavole escono come le firma il tuo ufficio tecnico.
Un profilo aziendale raccoglie le regole della casa. Lo prepariamo insieme una volta, poi vale per ogni tavola.
Cornice e cartiglio per ogni formato, compilati con le iProperties del modello.
Il foglio più piccolo in cui tutto si legge; una distinta lunga va su un foglio suo.
Solo scale normalizzate (1:1, 1:2, 1:5, 1:10…), con un minimo per gli assiemi.
Nel cartiglio; quelle di accoppiamento (k6, H7, f7) le ricava dall'assieme.
Ra 0,8 o 1,6 dove l'accoppiamento lo chiede, con il simbolo fuori dal materiale.
Posizione delle viste e verso delle frecce di sezione secondo il metodo scelto.
I tuoi modelli restano tuoi.
Draftneer è un add-in: lavora dentro Inventor, sul PC del progettista. Nessun caricamento in cloud, nessun modello che lascia l'ufficio.
- Le tavole si salvano in una cartella accanto ai pezzi.
- Il modello non viene mai inviato fuori dal tuo PC.
Le regole di un progettista, messe in codice.
Draftneer nasce insieme a progettisti meccanici: ogni regola viene da tavole vere, quelle che vanno in officina.
Ogni versione si mette alla prova su più di 50 pezzi, dalle lamiere ai telai saldati, con quasi 600 controlli automatici su quote, fori, pieghe e sovrapposizioni.
Cosa non fa, per ora.
Non firma al posto tuo
Prepara la tavola; controllo e firma restano del progettista. Il riepilogo indica cosa ricontrollare.
Non inventa le tolleranze di progetto
Mette quelle che modello e assieme permettono di ricavare; le altre si aggiungono a mano, come oggi.
Provato con Inventor 2027
È la versione su cui gira oggi, su Windows. Se usi una versione precedente, scrivicelo: la stiamo verificando.
Forme molto particolari
Orli, tratti calandrati, contorni interni complessi: li quota in parte e lo segnala nel riepilogo.
Domande frequenti
Devo cambiare il modo in cui modello?
No. Draftneer legge i modelli come sono: riconosce il tipo di pezzo dalla forma, fori e filetti dalle feature, materiale e dati del cartiglio dalle iProperties.
Le tavole sono modificabili?
Sì, sono normali tavole di Inventor (.idw). Sposti, aggiungi o togli quote come hai sempre fatto, poi riesporti il PDF.
Posso usare il mio cartiglio?
Sì. Nel profilo aziendale indichi il tuo template per ogni formato: cornice, cartiglio e stili di quota vengono da lì.
Che cosa succede ai miei file?
Niente esce dal tuo PC. Le tavole si salvano in una cartella accanto ai pezzi, e quelle che esistono già non vengono sovrascritte.
Con quali versioni di Inventor funziona?
Oggi con Autodesk Inventor 2027 su Windows. Le versioni precedenti sono in verifica.
Quanto costa?
Siamo nella fase pilota con alcuni uffici tecnici e il prezzo lo definiamo con loro. Richiedi la prova e ne parliamo.
Provalo sui tuoi pezzi.
Cerchiamo alcuni uffici tecnici per la fase pilota: installi Draftneer, lo usi sui tuoi modelli e ci dici cosa cambieresti. Noi lo adattiamo alle tue regole.
- Installazione e profilo aziendale preparati insieme.
- Contatto diretto con chi lo sviluppa.
- Nessun impegno: se non ti serve, lo disinstalli.
